Базирование


Прямые линии и стены могут быть удлинены или подрезаны до пересечения с другими элементами с помощью операции базирования. Для выполнения этой операции нужно сделать следующее:

1. Выбрать один или несколько базируемых элементов.

2. Щелкнуть мышью на кнопке Adjust (Базировать) в табло команд или выполнить команду Edit (Редактор) => Adjust (Базировать).

3. Указать щелчком мыши элемент, по которому будет производиться базирование, или построить базовую линию с помощью мыши (рис. 4.28).

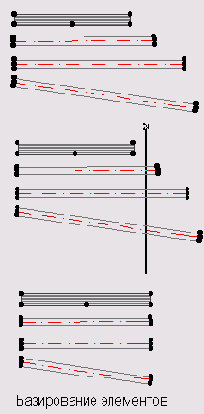

Рис. 4.28. Базирование элементов

В качестве базового элемента могут выступать линии, дуги и окружности, базовые линии стен, ребра многоугольных элементов (заштрихованных областей, перекрытий, крыш, зон и т. д.).
