Логические операции редактирования многоугольников


Для многоугольных элементов, таких, как перекрытия, крыши, 3D-сетки, зоны и штриховки, предусмотрена возможность выполнения логических операций сложения и вычитания контуров. Эти операции доступны независимо от того, на вершине или на ребре был сделан щелчок мыши при открытии панели редактирования. Для выполнения логических операций используются следующие кнопки панели:

- логическое сложение контуров (рис. 4.38),

- логическое вычитание контуров (рис. 4.39).

Кроме того, можно создавать отверстия внутри многоугольника (это делается построением элемента того же типа внутри выбранного многоугольного элемента, что толкуется ArchiCAD как построение отверстия), (рис. 4.40). Контуры отверстий в многоугольниках редактируются по тем же правилам, по которым редактируются и контуры многоугольников. Удалить отверстие можно, сведя все вершины его контура в одну точку.

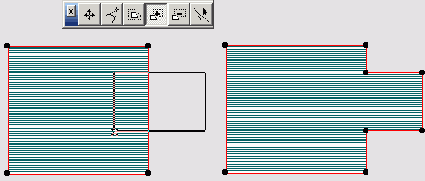

Рис. 4.38. Операция сложения контуров

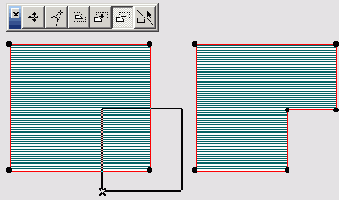

Рис. 4.39. Операция вычитания контуров

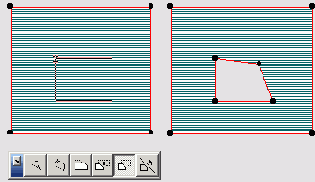

Рис. 4.40. Построение отверстия в многоугольнике
