Построение многоугольников и полилиний

При построении элементов в виде многоугольников или полилиний (стен, крыш, перекрытий, ЗВ-сеток, штриховок, линий и полилиний) на экран выводится специальная панель, состоящая из пяти кнопок (рис. 4.7). Эта панель позволяет выбрать способ построения для создаваемого в данный момент ребра многоугольника или сегмента полилинии.

Рис. 4.7. Панель выбора способа построения ребер многоугольников и сегментов полилиний

Предусмотрены следующие способы построения:

- прямолинейный сегмент (рис. 4.8, а);

- дугообразный сегмент, касательный к предыдущему (рис. 4.8, б);

- дугообразный сегмент, касательный к линии, определенной перед началом его построения (рис. 4.8, в);

- дугообразный сегмент, проходящий через две заданные точки (рис. 4.8, г);

- дугообразный сегмент, строящийся по центру, радиусу и длине (рис. 4.8, д).

Построение многоугольника или полилинии завершается двойным щелчком мыши в конце последнего сегмента или при замыкании контура (возврате в начальную точку).

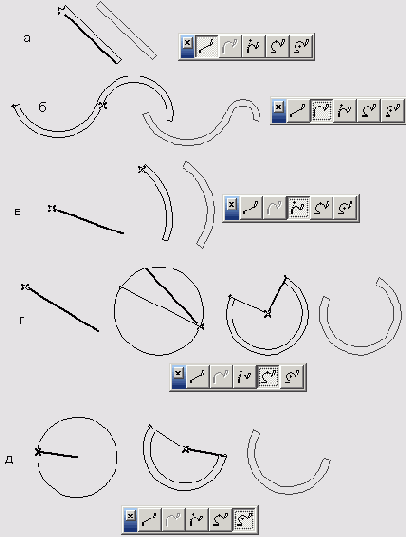

Рис. 4.8. Построение многоугольников и полилиний
